電話線路佈線

電話線路佈線（RJ11）主要分為明線（線槽）與暗線（管路）。

• 顏色對應： 電話線通常使用黃、綠、紅、黑四色，只要兩端頭接法一致就能導通，通常使用中間的紅、綠二芯。
• 接頭與打線： 使用RJ11水晶頭或電話接線盒（IDC端子），打線時需注意將線材壓實，並切除多餘線材。
• 線材選擇：大唐通訊科技採用的太平洋四芯電話專用純銅線材。
• 佈線規則：
  • 弱電分離： 務必與強電（110V/220V電力線）分開管道，避免電磁干擾造成通話雜音。
  • 避開直角： 轉彎處避免直角彎，防止線材折損。
  • 標示標籤： 弱電箱處務必標示各路電話來源。

• 顏色順序標準： 遵循標準配線顏色，一般習慣為藍白／紅白／黃綠／紅黑做跳線順序。

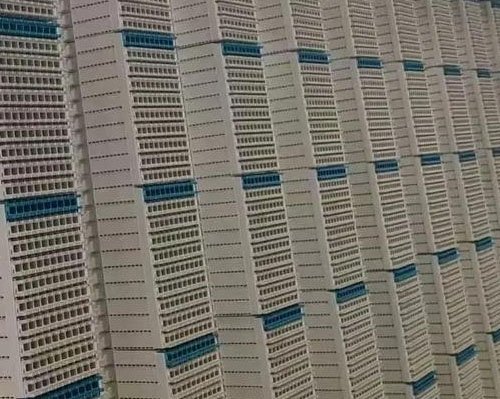

• 端子對應： 確實依照端子板上的標號排線，例如 02 的黃線找 2 號端子，03 的綠線找 3 號端子。
• 工具使用： 必須使用專用「打線刀」（Punch Down Tool）將電話線壓入端子刀口中，並將多餘線頭剪斷，確保線材接觸良好。
• 線材處理： 剝線時勿傷及銅芯，絕緣層與金屬導體接觸要緊密，減少接觸電阻。
• 預留長度： 在端子板處刻意預留 5-10 公分的線長，便於未來移動設備或重新整理。
• 線路識別： 每條線路兩端都必須做好標記（Labeling），明確標示編號，方便日後維護與查修。

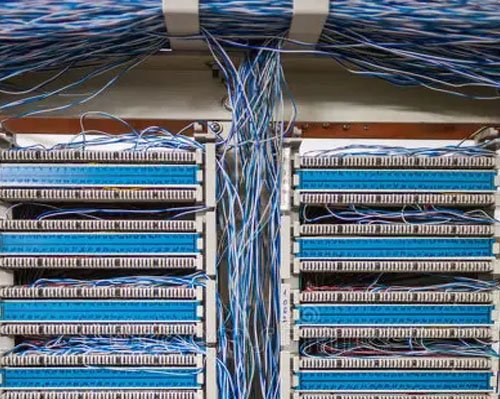

• 弱電箱管理： 電話線路與數據線路（網路線）儘量分開，且應遠離高壓電線，並使用理線夾將線材整齊固定，避免混亂
